G-AiD

미르호주식회사 홈페이지를 방문해주셔서 감사합니다.

- SERIES

고속 정밀 가공 시스템 G-AiD

산업용 스탠다드 CNC 가공머신 G-AiD는 공간효율성의 뛰어난 정밀가공 소형 MCT입니다. 덴탈가공이나 주얼리, 반도체 세라믹 등 특수소재에도 광범위하게 활용이 가능합니다.
안정적인 가공정밀도와 편리한 UI조작이 강점으로 비숙련자도 쉽게 사용이 가능한 광범위한 범용 머신입니다.
안전하고 쉽게 MCT를 활용해 보세요

기계사양

Specification G-AiD 420
Control Axis Simultaneous
No. of Tools 7
Dimension (W × D × H) 600 x 780 x 1800
Movements(X,Y,Z,B) 279 x 122 x 155, ±360°
Smallest Unit of movement(mm/degree) 0.001 mm / 0.001 degree
Repeatability(μm) 5(μm)
Weight 336kg
Voltage / frequency 220V / 50, 60Hz
Compressed Air 6∼7 Bar
CAM Open Solution
Motor drives All servo motors with IP67 (Absolute type)
Reducer Harmonic Drive
Milling Station Wet
PC Built-In
Monitor 1280x800 IPS Touch Screen 10.1"
Spindle Max Power output 3.6 kw, 30,000 RPM
Tools 6mm shank tool with stop ring
Tool Change Automatic Tool Change(Automatic tool length measurement)

Key Features

  • Features 1.
    정밀 가공에 최적화된 MCT

    산업 정밀 부품 및 덴탈 크라운 가공 등에 사용되고 있으며 최대 5㎛ 까지의 정밀한 표현이 가능합니다.

    Features 2.
    일반 MCT 대비 2배 빠른 고속 가공

    고객의 가공물에 따라 장비의 스핀들을 선택적 사용이 가능하며,
    자사 테스트 결과 산업용 기준 최대 30,000RPM의 가공 속도는 일반 MCT 대비 약 2~2.5배 더 빠른 가공이 가능합니다

  • Features 3.
    가공 소재의 다양성

    최경질의 Titanium, SUS 부터 연질의 Wood, Aluminium 등 까지 소재의 제한 없이 가능합니다.

    Features 4.
    소재에 맞는 전용 지그 구현

    배드 형태의 마스터 지그 위에 소재에 맞는 전용 지그의 구현으로 다양한 가공이 가능합니다.
    또한, 고객이 원하는 가공에 맞춰 최적의 가공 솔루션을 지원합니다.

    Features 5.
    순환식 쿨런트(Coolant) 시스템

    절삭유의 순환식 사용으로 가공 칩 및 절삭유의 관리가 용이합니다.

    Features 6.
    비전문가에게도 쉬운 작동법

    사용자의 입장에서 자체 개발한 SW와 터치 패드 기반의 직관적 UI를 적용하여 비전문가는 물론 학생들도 쉽게 조작할 수 있도록 하였습니다.

  • Features 7.
    소형 사이즈 : 공간 활용의 최적화

    일반 MCT 1대 대비 6대를 배치할 수 있는 사이즈로 공간 활용성을 높였으며
    연구실 또는 교실 내에서도 실습과 동시에 사용 가능합니다.

    Features 8.
    보장된 안전성

    축이동 거리 Limit 설정과 스핀들 과부하 방지를 위한 Auto Lock 시스템으로 안전하게 사용 가능합니다.

    Features 9.
    POWER OFF 시스템으로 편리하게

    가공이 완료되면 자동으로 설비가 OFF되는 설정으로 더 이상 밤새 기계앞을 지키실 필요가 없습니다.

    Features 10.
    툴 센서로 마모도 및 교체시기 확인

    ATC내 툴 센서 부착으로 툴 길이를 자동으로 측정하여 툴 마모도 및 그에 따른 툴 교체 시기를 확인할 수 있습니다.

고객지원 프로세스

  • 장비 트레이닝 시스템

    1. 기본 장비 운용 교육 제공
    2. 정밀 셋팅 및 유지보수 교육 제공

  • 최적의 가공 솔루션 지원

    고객의 가공 어플리케이션에 맞춰 지그 기술 코디네이션을 지원하며 고객이 원하는 가공을 좀 더 효율적으로 진행할 수 있도록 최적의 가공 솔루션을 지원합니다.

  • 국내외 신속 A/S 지원

    알람 및 문제 발생 시 신속한 문제 해결을 위하여 원격 지원 및 방문 A/S를 지원하며 장비의 주요 부품을 본사에서 항시 관리함으로써 A/S에 소요되는 시간을 절감합니다.

G-AiD MANUAL

페이지 정보

profile_image
작성자 미르호주식회사
댓글 0건 조회 121회 작성일 23-11-13 19:36

본문

G-AiD USER MANUAL

1-1 스마트 밀링 머신(G-AiD)의 특징

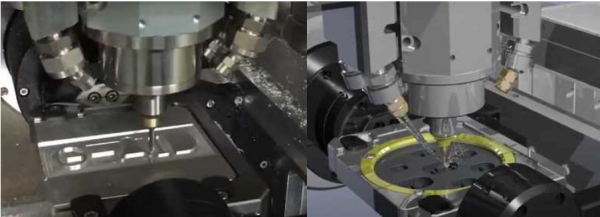

 스마트 밀링 머신(G-AiD)의 특징은 다음과 같으며, 그림은 G-AiD를 이용한 가공을 보여주고 있다.



 ① 습식 가공 및 Jig high 기술을 기반으로 대부분의 재료에 사용할 수 있다.

 (SiC, 세라믹, 알루미늄, 스테인레스, 강, 티타늄 등)

 ② 사용자의 경험에 맞게 설계되어 로드 메뉴, 파일 로드, 스타트 버튼 즉, 3번만

 누르므로 누구나 쉽게 사용할 수 있다.

 ③ 크기는 작지만 튼튼하며 공간을 효율적으로 사용하며, 소형 부품 가공에 최적

 화되어 일반 머시닝센터 보다 약 2 ~ 3 배 빠른 가공이 가능하다.

 ④ 공기 이외의 다른 유틸리티가 필요하지 않으며. 저비용 고효율로 1/500 mm

 ( 2um) 고정밀 가공으로 치과 소재 및 반도체 소재 정밀가공에 적용이 가능하다.

 ⑤ 동시 4축·5축을 지원하며 최대 3만 rpm으로 일반 머시닝센터 보다 빠른 고속 가공을 구현했다.

 ⑥ 일반 머시닝센터의 공간 대비 1/6 크기로 공간 활용을 최대화 할 수 있다.
