초고속 정밀 가공 시스템 EPiC

산업용 프리미엄 CNC 가공머신 EPiC은 기존 G-Aid 대비 두배의 회전 속도 향상으로 고속 회전 스핀들을 장착하고 고속 가공을 실현하여 소형 CNC의 선두주자로 보다 막강한 가공 효율을 제공합니다.
연산 고정도화, 통신속도 향상, 선독제어 및 오토캘리브레이션 기능이 추가되었습니다.
고객사의 수요 부품에 맞는 최적의 가공 솔루션을 지원합니다.

기계사양

Specification	EPIC 500X
Control Axis	Simultaneous 5-Axis(동시5축)
No. of Tools	13
Dimension (W × D × H)	750 × 800 × 2100
Movements(X,Y,Z,B,C)	450 × 170 × 240, -45°+130°, ±360°
Smallest Unit of movement(mm/degree)	0.001 mm / 0.001 degree
Repeatability(μm)	5(μm)
Weight	456kg
Voltage / frequency	220V / 50, 60Hz
Compressed Air	6∼7 Bar
CAM	Open Solution(FUSION360)
Motor drives	All servo motors with IP 67 (Incremental type)
Reducer	Harmonic Drive
Milling Station	Wet & mist(Coolant, Ethanol) & Air dry
PC	Built-In
Monitor	1280 × 1024 IPS Touch Screen (14"~15”)
Spindle	Max Power output 2.6 kw, 60,000 RPM (Jaeger of Germany)
Tools	6mm shank tool with stop ring
Tool Change	Automatic Tool Change(Automatic tool length measurement)
Door	Auto Door Open/Close
Etc.	Tool tip point control Auto Calibration Signal tower Lamp(3rd led)

Key Features

Features 1.
정밀 가공에 최적화된 MCT

산업 정밀 부품에 사용되고 있으며 최대 5㎛ 까지의 정밀한 표현이 가능합니다.

Features 2.
일반 MCT 대비 3배 빠른 고속 가공

고객의 가공물에 따라 장비의 스핀들을 선택적 사용이 가능하며,
자사 테스트 결과 산업용 기준 최대 60,000RPM의 가공 속도는 일반 MCT 대비 약 3 ~ 3.5배 더 빠른 가공이 가능합니다

Features 3.
가공 소재의 다양성

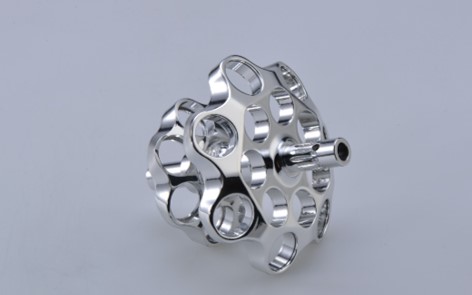

최경질의 Titanium, SUS 부터 연질의 Wood, Aluminium 등 까지 소재의 제한 없이 가능합니다.

Features 4.
소재에 맞는 전용 지그 구현

배드 형태의 마스터 지그 위에 소재에 맞는 전용 지그의 구현으로 다양한 가공이 가능합니다.
또한, 고객이 원하는 가공에 맞춰 최적의 가공 솔루션을 지원합니다.

Features 5.
순환식 쿨런트(Coolant) 시스템

절삭유의 순환식 사용으로 가공 칩 및 절삭유의 관리가 용이합니다.

Features 6.
비전문가에게도 쉬운 작동법

사용자의 입장에서 자체 개발한 SW와 터치 패드 기반의 직관적 UI를 적용하여 비전문가는 물론 학생들도 쉽게 조작할 수 있도록 하였습니다.

Features 7.
소형 사이즈 : 공간 활용의 최적화

일반 MCT 1대 대비 6대를 배치할 수 있는 사이즈로 공간 활용성을 높였으며
연구실 또는 교실 내에서도 실습과 동시에 사용 가능합니다.

Features 8.
보장된 안전성

축이동 거리 Limit 설정과 스핀들 과부하 방지를 위한 Auto Lock 시스템으로 안전하게 사용 가능합니다.

Features 9.
POWER OFF 시스템으로 편리하게

가공이 완료되면 자동으로 설비가 OFF되는 설정으로 더 이상 밤새 기계앞을 지키실 필요가 없습니다.

Features 10.
툴 센서로 마모도 및 교체시기 확인

ATC내 툴 센서 부착으로 툴 길이를 자동으로 측정하여 툴 마모도 및 그에 따른 툴 교체 시기를 확인할 수 있습니다.

고객지원 프로세스

장비 트레이닝 시스템

1. 기본 장비 운용 교육 제공
2. 정밀 셋팅 및 유지보수 교육 제공
최적의 가공 솔루션 지원

고객의 가공 어플리케이션에 맞춰 지그 기술 코디네이션을 지원하며 고객이 원하는 가공을 좀 더 효율적으로 진행할 수 있도록 최적의 가공 솔루션을 지원합니다.
국내외 신속 A/S 지원

알람 및 문제 발생 시 신속한 문제 해결을 위하여 원격 지원 및 방문 A/S를 지원하며 장비의 주요 부품을 본사에서 항시 관리함으로써 A/S에 소요되는 시간을 절감합니다.
